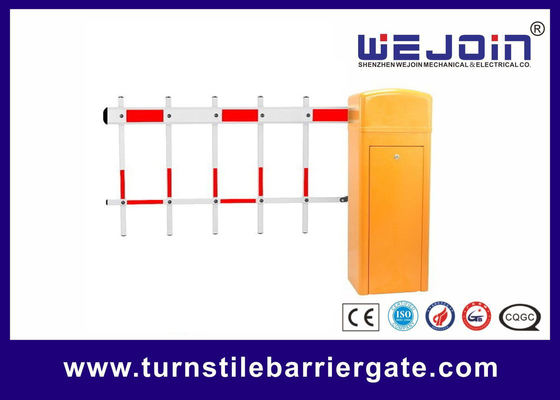

Автоматический шлагбаум для жилых комплексов высокого класса 100-265 В переменного тока, 4,5 м
Технические данные шлагбаума
Модель: WJDZ04VF (скорость регулируется от 1,5 до 6 с)
Скорость работы: 1,5 - 6 с,
Тип стрелы: прямая, складная на 90°, складная на 180°, 2 секции, 3 секции
Максимальная длина стрелы: 3 - 6 м, 5 м, 4 м, 4,5 м, 4 м
Размеры корпуса: 336*325*1030 мм, 335*285*920 мм
Входное напряжение: AC100 - 265 В
Частота: 50/60 Гц
Напряжение двигателя: DC24V
Степень защиты: IP54
Рабочая температура: -30℃ ~ +70℃
MTBF: 4000000 раз
Интенсивность движения: 3000 раз/24 часа
Максимальная мощность двигателя: 180 Вт
Максимальная скорость двигателя: 500 об/мин
Максимальный крутящий момент: 260 Нм
Таблица выбора пружин для шлагбаума
|
Тип стрелы
|
Длина стрелы
(Метры: м)
|
Диаметр пружины
Φ (мм)
|
Количество пружин
(шт.)
|
|
Прямая стрела без резины
|
6≥L≥5.8
|
3.8
|
5
|
|
5.7≥L＞5
|
3.8
|
4
|
|
5≥L≥3.8
|
3.8
|
3
|
|
3.7≥L≥2.8
|
3.8
|
2
|
|
Прямая стрела с резиной
|
6≥L≥5.5
|
3.8
|
5
|
|
5.4≥L≥4.8
|
3.8
|
4
|
|
4.7≥L≥3.8
|
3.8
|
3
|
|
3.7≥L≥2.8
|
3.8
|
2
|
Гарантия и обслуживание
1. Бесплатное обслуживание предлагается для компонентов в течение одного года гарантийного срока. (не включает стрелу шлагбаума или пульт дистанционного управления)
2. Пожизненное обслуживание с соответствующей оплатой.
3. Техническая поддержка по вопросам.
4. Следующие пункты и ситуации не включены в объем бесплатного обслуживания:
4.1. Пользователь не следует инструкции и причиняет какой-либо ущерб продукту.
4.2. Электропитание нестабильно, выходит за пределы допустимого напряжения или не соответствует стандарту безопасности электропитания.
4.3. Пользователь устанавливает или использует продукт неправильными способами, что приводит к повреждению внешнего вида продукта.
4.4. Стихийное бедствие наносит ущерб продукту.
4.5. Гарантийный срок истек.
4.6. Пункты обслуживания выходят за рамки наших обещаний.
Установка стрелы ограждения
Шаг 1. Закрепите прижимную пластину держателя стрелы на стреле с помощью 2 винтов M12*70 мм с шестигранной головкой.
Шаг 2. Прижмите пластину рукой, затем поднимите стрелу вертикально и установите ее на держатель стрелы. Установите плоскую шайбу, пружинную шайбу и гайку M12 на винт по очереди и зафиксируйте винт гаечным ключом.
Шаг 3. Закрепите подшипник соединительного узла на конической оси на шлагбауме с помощью винта.
Шаг 4. Закрепите нижнюю секцию ограждения к соединительному узлу, затем ослабьте 2 винта узла и отрегулируйте их, чтобы секция ограждения была перпендикулярна земле.
